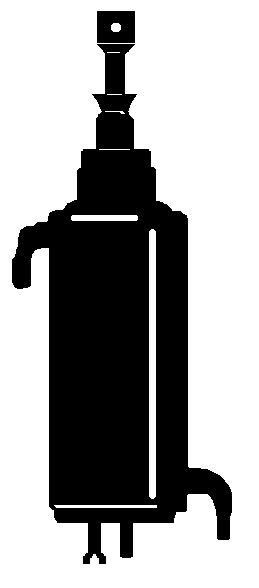

Игнитрон [от лат. (ignis) огонь + (элек)трон] – управляемый ртутный вентиль со вспомогательным электродом, опущенным в ртуть катода, для зажигания вентиля электрическим током и регулирования выпрямленного напряжения. Игнитрон обладает односторонней проводимостью и применяется как мощный выпрямитель переменного тока.

Применяются главным образом в мощных управляемых выпрямителях промышленной частоты со средней силой тока в сотни А и выпрямленным напряжением до 5кВ.

Включение игнитрона обеспечивается прохождение положительного импульса тока через поджигающий электрод.

Игнитроны сварочной серии И3(И4)-70/0,8А, И3(И4)-140/0,8А, И3(И4)-350/0,8А предназначены для встречно-параллельного включения в схемах контакторов и прерывателей однофазных сварочных машин и других аналогичных устройств

При вводе игнитрона в эксплуатацию в первый раз и после перерыва в работе более 2 месяцев рекомендуется поднимать анодный ток от 20% номинального значения до номинала в течение часа.

Водяное охлаждение игнитрона (water-cooled ignitron) должно включаться до включения анодного тока и выключаться после выключения тока не ранее, чем через следующее время:

·        для И3(И4)-70/0,8А – 15 мин;

·        для И3(И4)-140/0,8А – 20 мин;

·        для И3(И4)-350/0,8А – 30 мин.

Завод-изготовитель гарантирует нормальную работу игнитронов только при использовании в цепях поджигания селеновых выпрямителей типа ГД по ГОСТ 10765-64 с размером элементов не менее 40 мм при питании от сети 380В и не менее 100 мм при питании от сети 220 В.

Основные эксплуатационные параметры

Единица
измерения

Предельные значения параметров

И3(И4)-70/0,8А

И3(И4)-140/0,8А

И3(И4)-350/0,8А

1. Эффективное значение тока через 2 игнитрона, включенных встречно-параллельно, не более
при напряжении питания
220 В
380 В
500 В

А

3000
1980
1500

4800
3160
2400

9600
6300
4800

2. Средний ток при наибольшем эффективном токе

А

38

75

192

3. Среднее значение тока, не более

А

70

140

350

4. Эффективное значение тока через 2 игнитрона, включенных встречно-параллельно при наибольшем среднем токе,
при напряжении питания
220 В
380 В
500 В

А

1000
600
500

1600
1053
800

3200
2100
1600

5. Время усреднения
при напряжении питания
220 В
380 В
500 В

с

18
11,5
8,8

14
9,4
7,1

11
7,4
5,6

6. Частота напряжения питания

Гц

60

60

60

7. Амплитуда прямого и обратного напряжения анода

В

800

800

800

8. Падение напряжения между анодом и катодом

В

25

30

35

9 Амплитуда тока анода при зависимом поджигании

А

30

30

30

10. Амплитуда тока анода при независимом поджигании

А

10

10

10

11. Температура входящей воды,
не более
не менее

^оС

35

5

35

5

35

5

12 Расход воды, не менее

л/мин

4

6

12

* Рекомендуемая минимальная температура входящей воды 10 ^оС.

** Игнитроны серии И4 имеют реле тепловой защиты, которое служит для отключения
цепей управления при перегреве игнитронов

Тиратрон [от греч. thýra - дверь, вход и (элек)трон] – ионный прибор (обычно 3-электродный) с накаливаемым либо холодным катодом, с сеточным управлением моментом возникновения (зажигания) несамостоятельного дугового разряда либо – соответственно – тлеющего разряда в среде заполняющего прибор газа.

После зажигания Т. его сетка теряет способность к управлению анодным током, поэтому погасить разряд в Т. можно только снижением анодного напряжения (до величины, меньшей, чем нормальное напряжение горения разряда в Т.).

С развитием полупроводниковой электроники Т., предназначенные для использования в качестве реле, в выпрямителях тока, преобразователях, почти полностью вытеснены полупроводниковыми приборами (главным образом тиристорами). Однако импульсные Т. (ИТ) применяются широко – преимущественно в цепях формирования мощных импульсов электрического тока (главным образом в качестве коммутирующих приборов в модуляторах передатчиков радиолокационных станций).

Основные эксплуатационные параметры

Единица
измерения

Предельные значения параметров

ТГИ1–700/25М

1. Напряжение анода

кВ

25

2. Напряжение анода обратное

кВ

1,25¸5,0

3. Ток анода в импульсе

А

700

4. Ток анода средний

А

1

5. Длительность импульса тока анода

мкс

0,5¸11,0

6. Крутизна фронта импульса тока анода

А/с

1,5×10⁹

7. Частота, повторения импульсов

имп/с

500

8. Время разогрева

мин

7

9. Ток накала

А

22

10. Габариты, d x H

мм

110 х 220

* d – наибольший диаметр (монтажный фланец), H – наибольшая высота
